开关|不用死记硬背，记住这3组字母，什么样的墙壁开关都会接线

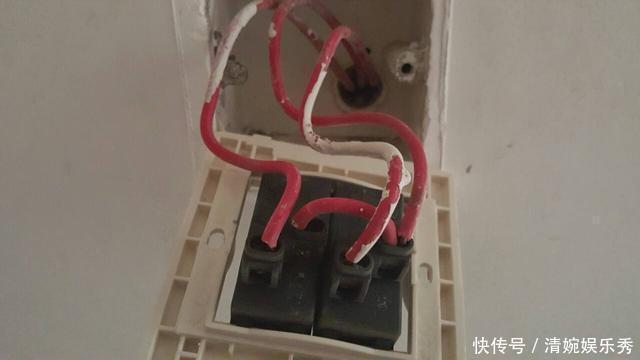

在墙壁开关的背面，会有许多个接线柱。把墙壁里面的电线接在这些接线柱上，就基本完成了墙壁开关的安装。那么不同的电线又该接在哪个接线柱上呢？

首先不建议大家死记硬背接线的位置——不同品牌，不同型号的开关，接线柱的位置也不尽相同。死记硬背的接线方向，在面对不同开关时可能并不适用。所以我们不妨尝试一种更简单的方法，通过记住接线柱的标识，来判断它应该接哪根电线。墙壁开关接线柱的标识大致可以分为三种：COM标识，L标识和L加数字标识。COM标识与L标识这两个标识的接线柱，被称为公共端。什么叫公共端呢？举个最简单的例子：一条大河可能在某个点被分成了多个小河，这个点就叫做公共端。电也是一样，通过公共端，一根火线就被分成了多根火线。

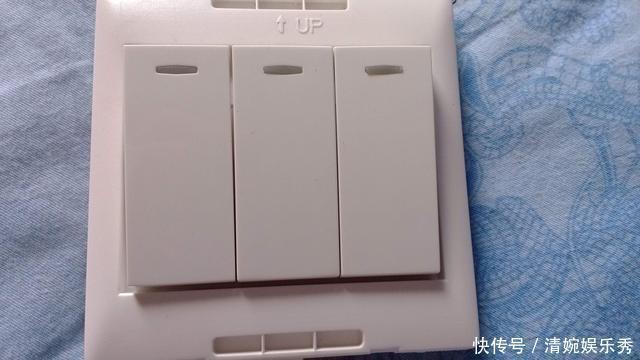

比如上图中这个三开开关，它有三个按键，可以分别控制三盏灯。但是墙壁里面只会留下一根火线，那我们就把这根火线接在公共端，完成火线的分流——火线，要接在公共端。不同品牌型号的墙壁开关，对公共端的标识也不同。但肯定是COM或L中的一个，所以当我们看到这两组字母的接线柱以后，把火线接上去就对了。L加数字标识

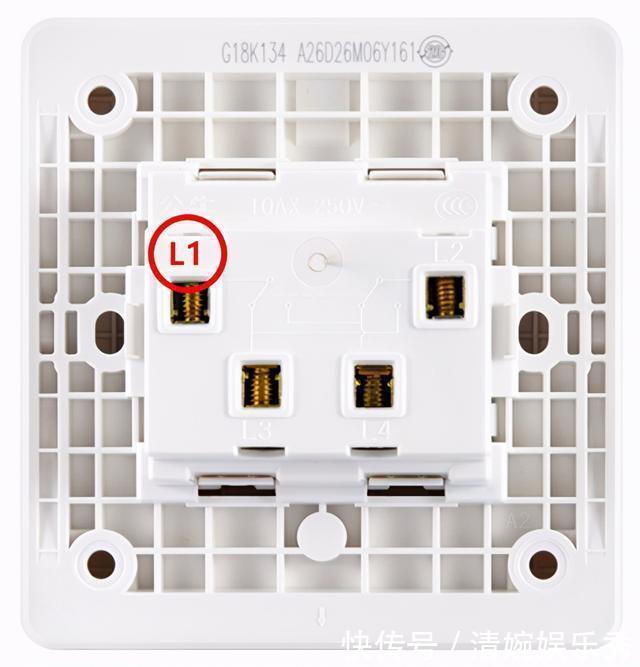

如上图，红圈中的接线柱标识L1，就是L加数字的组合标识。这个标识的接线柱，我们需要把它接在灯线上。L加数字，可以看做火线经过开关后的分支。分支接在哪盏灯上，火线接通后的电流就能流向哪盏灯——换句话说，相应的开关按键就能控制哪盏灯。L加数字标识的接线柱一般会和正面的开关按键的位置对应着，所以在遇到多个L加数字标识的时候，可以看一下正面的按键。想用该按键控制哪盏灯，就把哪盏灯的线接在按键后面的接线柱上。

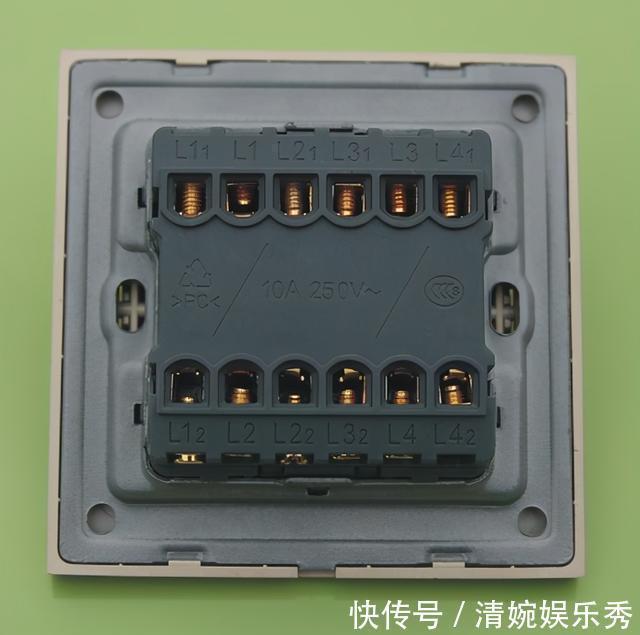

还有一种情况，是L后面带两位数字，比如L21。这个时候，往往会有L带一位数字的标识，而且找不到公共端。此时接线，要手动把火线分成很多根，分别接在L带一位数字标识的接线柱上。所有的灯线，要接在L带两位数字标识的接线柱上。常用电路图有点乱是不是？没关系，我还做了几张图。这些图上涉及到一些常用的开关，以及常用的开关标识。如果你买到的墙壁开关恰好和图中的一样，就可以直接对照安装了：首先是最普通的单开单控开关（面板上有一个按键，一个开关控制一盏灯）▼

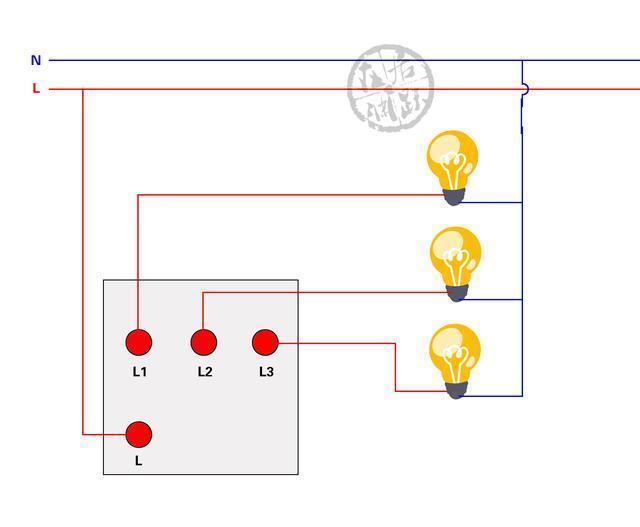

下面这个示例是面板上有三个按键的开关，称为三开单控开关，每一个开关按键控制一盏灯▼

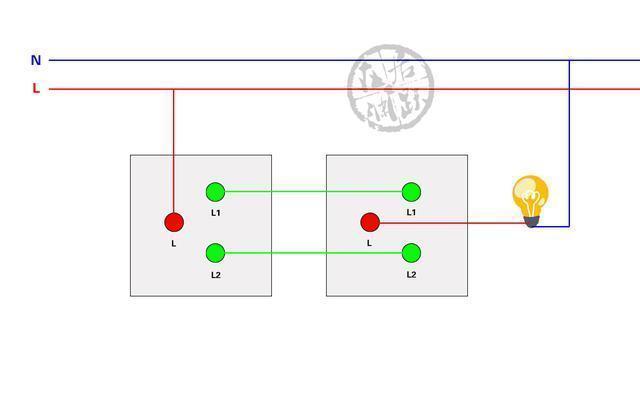

双控开关，两个开关共同控制一盏灯——需要在装修时提前布线▼

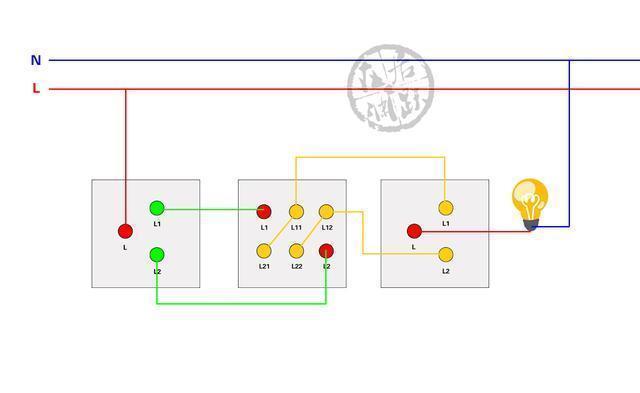

三控开关，三个开关按键共同控制一盏灯，还是需要提前布线▼

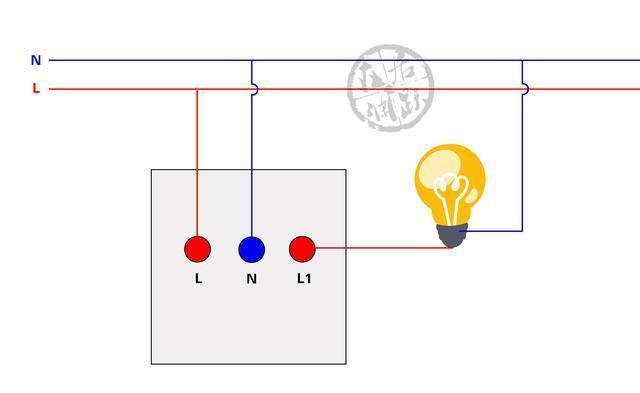

最后是零火线的智能开关接线，依然需要提前布线——单火线的智能开关，接法和最上面的单开单控开关一样▼
